Ενσωματωμένη κίνηση κινητήρα

Ο ενσωματωμένος βηματικός κινητήρας Nema34 all-σε-ένα μηχάνημα είναι μια μονάδα βηματικού κινητήρα με ενσωματωμένο-πρόγραμμα οδήγησης υψηλής-απόδοσης. Αναπτύχθηκε από τη Lishui City Hengli Automation Technology Co., LTD, υιοθετεί μια πλήρως κλειστή δομή για την επίτευξη-ενσωμάτωσης σε βάθος του κινητήρα και της κίνησης. Αυτή η ενσωμάτωση όχι μόνο απλοποιεί την καλωδίωση και εξοικονομεί χώρο, αλλά και εξασφαλίζει σταθερή λειτουργία. Προσφέρει πολλαπλά επίπεδα ροπής συγκράτησης που κυμαίνονται από 4,5 N·m έως 10 N·m, υποστηρίζει ευρεία είσοδο τάσης και διαθέτει τυπική γωνία βήματος 1,8 μοιρών. Ιδανικό για μεσαίου μεγέθους μηχανές CNC, εξοπλισμό κοπής λέιζερ και συστήματα τροφοδοσίας ακριβείας, χρησιμεύει ως αξιόπιστη λύση για ενσωμάτωση συστήματος υψηλής{15}}αξιοπιστίας, αξιοποιώντας τα πλεονεκτήματα του ενσωματωμένου οδηγού κινητήρα.

Αποστολή ερώτησής

Εισαγωγή προϊόντος

I. Εισαγωγή Προϊόντος

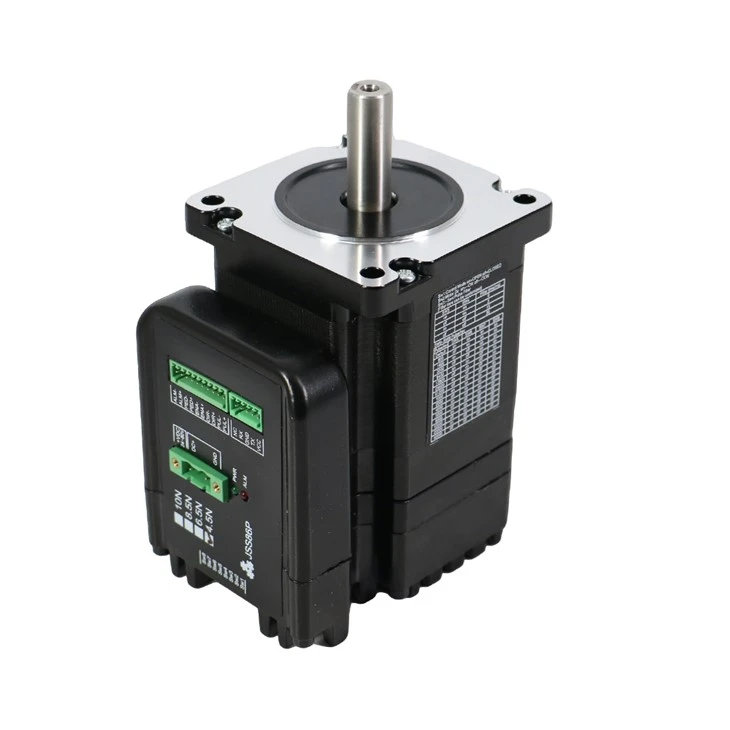

Ο ενσωματωμένος βηματικός κινητήρας Nema34 είναι μια έξυπνη εκτελεστική συσκευή που ενσωματώνει τη μονάδα και τον κινητήρα σε ένα. Αυτός ο ενσωματωμένος σχεδιασμός, σήμα κατατεθέν της ενσωματωμένης τεχνολογίας κινητήρα από τον Κινέζο κατασκευαστήLishui City Hengli Automation Technology Co., LTD, εξοικονομεί χώρο ενώ εξασφαλίζει ήπια εξασθένηση της ροπής και εξαιρετική απαγωγή θερμότητας. Χρησιμοποιείται κυρίως για ακριβή τοποθέτηση σε αυτοματοποιημένες γραμμές παραγωγής, κίνηση τροφοδοσίας σε εργαλειομηχανές CNC, έλεγχο κίνησης σε μηχανές χάραξης και τρισδιάστατους εκτυπωτές. Επιπλέον, είναι συμβατό με την κοινή κίνηση σε αυτοματοποιημένους χειριστές και τη ρύθμιση μετάδοσης σε εξοπλισμό διαλογής logistics. Με δυνατότητα επίτευξης υψηλής ακρίβειας-ελέγχου γωνίας και μετατόπισης, πληροί τις απαιτήσεις συνεχούς λειτουργίας εκκίνησης-διακοπής και ταχύτητας-ρύθμισης λειτουργίας σε βιομηχανικό εξοπλισμό.

motors with integrated inverter

Lishui City Hengli Automation Technology Co., LTD. παράγει και πουλά διάφορους ενσωματωμένους κινητήρες, συμπεριλαμβανομένωνΕνσωματωμένοι κινητήρες Nema 17, Ενσωματωμένοι κινητήρες Nema 23, Ενσωματωμένοι κινητήρες Nema 34 κ.λπ

II. Περιγραφή προϊόντος και χαρακτηριστικά

1. Λειτουργική Αρχή

Με βάση την αρχή του ηλεκτρομαγνητικού βηματισμού των βηματικών κινητήρων, το 86 μηχάνημα όλα-σε-ενσωματώνει τη μετάδοση κίνησης και τον κινητήρα. Ελέγχει τη σειρά ενεργοποίησης-απενεργοποίησης των περιελίξεων του στάτη λαμβάνοντας παλμικά σήματα, κάνοντας τον ρότορα να περιστρέφεται βήμα προς βήμα σε μια σταθερή γωνία βήματος. Ο αριθμός των παλμών καθορίζει τη γωνία περιστροφής και η συχνότητα παλμού ελέγχει την ταχύτητα περιστροφής. Εν τω μεταξύ, το ενσωματωμένο κύκλωμα μετάδοσης κίνησης βελτιστοποιεί τη λογική κατανομής και εναλλαγής ρεύματος, επιτρέποντας τον ακριβή έλεγχο της θέσης, της ταχύτητας και της ροπής του κινητήρα. Χωρίς την ανάγκη πρόσθετης μονάδας κίνησης, μπορεί να ολοκληρώσει τη λήψη σήματος και την εκτέλεση κίνησης, ενσωματώνοντας την αποτελεσματικότητα τουενσωματωμένο πρόγραμμα οδήγησης κινητήρα.

2. Πλεονεκτήματα προϊόντος

Πλεονεκτήματα προϊόντος	Λεπτομέρειες πλεονεκτήματος

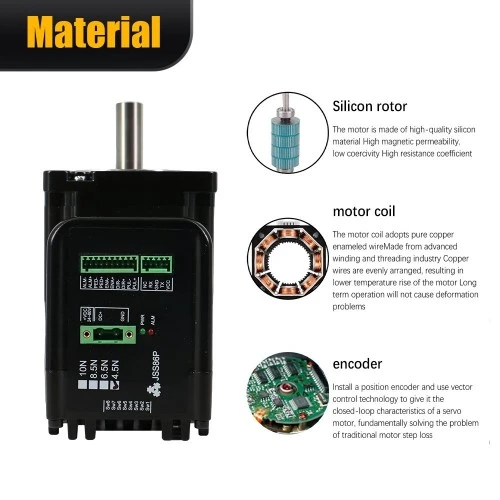

Βελτιστοποιημένος σχεδιασμός απαγωγής θερμότητας	1. Το ακραίο κάλυμμα και ο στάτορας υφίστανται μαύρη ηλεκτροφορητική επεξεργασία, σε συνδυασμό με μια κοίλη δομή απαγωγής θερμότητας, αυξάνοντας την απόδοση απαγωγής θερμότητας κατά 30%. 2. Εξοπλισμένο με μόνωση Κατηγορίας Β, μπορεί να αντέξει υψηλότερες θερμοκρασίες λειτουργίας και να αποφύγει τα ερεθίσματα προστασίας από υπερθέρμανση κατά τη διάρκεια-μακροπρόθεσμης λειτουργίας φορτίου.
Ανώτερη απόδοση ροπής	1. Η σειρά JSS86P προσφέρει ροπή συγκράτησης που κυμαίνεται από 4,5 N·m έως 10 N·m (μοντέλα 4,5N/6,5N/8,5N/10N). 2. Η καμπύλη συχνότητας-ροπής εξασθενεί απαλά, διατηρώντας μια πραγματική ροπή πάνω από 0,5 N·m ακόμη και στα 1000 pps, ένα βασικό πλεονέκτημα του προηγμένου ενσωματωμένου κινητήρα του.
Βελτιωμένη ακρίβεια και σταθερότητα	1. Η γωνία βήματος ελέγχεται με ακρίβεια σε 1,8±5% βαθμό /Βήμα, με αντίσταση μόνωσης μεγαλύτερη ή ίση με 100MΩ/500VDC για σταθερή ηλεκτρική απόδοση. 2. Ο βελτιστοποιημένος σχεδιασμός μαγνητικού κυκλώματος μειώνει σημαντικά τον συντονισμό μεσαίας-έως-υψηλής συχνότητας.
Καλύτερη κατασκευή και ανθεκτικότητα	1. Υιοθετεί έναν-επεξεργασμένο άξονα ακριβείας (φ14 mm) και σφραγισμένα ρουλεμάν, με ένα-μεταλλικό περίβλημα από χυτό καλούπι-για υψηλή δομική αντοχή. 2. Η διηλεκτρική ισχύς φτάνει τα 500VAC/5mA/1min, παρέχοντας ισχυρή ικανότητα κατά των ηλεκτρομαγνητικών παρεμβολών.
Ευρύτερη προσαρμοστικότητα προδιαγραφών	Προσφέρει τέσσερις προδιαγραφές ροπής (4,5N·m, 6,5N·m, 8,5N·m, 10N·m) για την κάλυψη διαφορετικών βιομηχανικών αναγκών από ελαφριά έως βαριά φορτία.

3. Προδιαγραφές και Επιλογή

(1) Λειτουργίες

Πραγματοποιεί κυρίως ακριβή τοποθέτηση, ρύθμιση ταχύτητας-οδήγησης και συνεχή λειτουργία βιομηχανικού εξοπλισμού. Μπορεί να ολοκληρώσει την τοποθέτηση μετάδοσης υλικού σε αυτοματοποιημένες γραμμές παραγωγής, έλεγχο τροφοδοσίας σε εργαλειομηχανές CNC, κίνηση κίνησης σε μηχανές χάραξης/κοπής και ρύθμιση γωνίας των αρμών χειριστή. Είναι συμβατό με πολλαπλές λειτουργίες κίνησης, όπως έλεγχο από σημείο-προς-σημείο και έλεγχο συνεχούς τροχιάς, που υποστηρίζεται από τον αξιόπιστο ενσωματωμένο κινητήρα απόLishui City Hengli Automation Technology Co., LTD.

(2) Συστάσεις επιλογής

Τύπος σεναρίου	Χαρακτηριστικά Φορτίου	Προτεινόμενο μοντέλο	Ροπή συγκράτησης	Παραδείγματα εφαρμοστέου εξοπλισμού
Ελαφρύ-σενάριο φόρτωσης	Χαμηλό φορτίο, χαμηλή-απαίτηση κίνησης ισχύος, μέτρια συχνότητα λειτουργίας	JSS86P-4.5N-BC38	4.5N·m	Μικροί τρισδιάστατοι εκτυπωτές (π.χ. Labists Mini X1, UP Mini 3D Printer), ελαφρύ-εξοπλισμός ταξινόμησης logistics, μικρές αυτοματοποιημένες μηχανές τροφοδοσίας
Σενάριο μεσαίου-φόρτωσης	Μεσαίο φορτίο, που απαιτεί σταθερή απόδοση ροπής μεσαίας-ταχύτητας	JSS86P-6.5N-BC38	6.5N·m	Συνηθισμένες διαφημιστικές μηχανές χαρακτικής, μικρές φρέζες CNC, επιτραπέζιες μηχανές κοπής λέιζερ
Σενάριο μετάβασης μεσαίου-σε-μεγάλου φορτίου	Μέτριο-υψηλό φορτίο, που απαιτεί ελάχιστη εξασθένηση της ροπής σε υψηλές ταχύτητες	JSS86P-8.5N-BC38	8.5N·m	Βιομηχανικές-μηχανές χαρακτικής ποιότητας, άξονες τροφοδοσίας μεσαίου μεγέθους εργαλειομηχανών CNC, ελαφριές-αρθρώσεις φορτίου αυτοματοποιημένων χειριστών
Σενάριο βαρύ-φορτίου	Υψηλό φορτίο, υψηλή-απαίτηση κίνησης ροπής, μακροχρόνια-συνεχής λειτουργία	JSS86P-10N-BC38	10N·m	Εργαλειομηχανές επεξεργασίας βαρέως τύπου-, ενώσεις μεγάλων βιομηχανικών χειριστών, συστήματα μετάδοσης κίνησης για βαρέως-μεταφορικό εξοπλισμό (π.χ. εξαρτήματα σε συστήματα ταξινόμησης μεταφορέων LiteSort)

III. Αντιστοίχιση προϊόντων και εφαρμογών

1. Αντιστοίχιση προϊόντων

Αυτός ο ενσωματωμένος βηματικός κινητήρας Nema34 μπορεί να χρησιμοποιηθεί με ελεγκτές PLC, σερβομηχανές και βιομηχανικές οθόνες αφής. Είναι επίσης συμβατό με εξαρτήματα κιβωτίου ταχυτήτων, όπως ράγες οδήγησης βηματικού κινητήρα και ολισθητήρες, καθώς και με πλανητικούς μειωτήρες, ενσωματώνοντας απρόσκοπτα στο αυτοματοποιημένο πλήρες σύστημα εξοπλισμού. Τουενσωματωμένο πρόγραμμα οδήγησης κινητήραεξασφαλίζει ομαλή συμβατότητα με διάφορες υποστηρικτικές συσκευές.

2. Σενάρια εφαρμογής

--CNC Machining and Precision Manufacturing: Χρησιμοποιείται για άξονες τροφοδοσίας και μηχανισμούς κίνησης εργαλείων σε εργαλειομηχανές CNC, μηχανές κοπής με λέιζερ και μηχανές χάραξης, επιτυγχάνοντας τοποθέτηση κατεργασίας σε επίπεδο micron. Είναι ένα βασικό συστατικό ισχύος στην ευρωπαϊκή και αμερικανική επεξεργασία μηχανημάτων ακριβείας, βασιζόμενο στην υψηλή ακρίβεια του ενσωματωμένου κινητήρα.

--Βιομηχανικά ρομπότ και αυτοματοποιημένες γραμμές παραγωγής: Συμβατό με συνδέσμους σε βιομηχανικά ρομπότ, μηχανισμούς ταξινόμησης/πιάσιμο υλικών σε αυτοματοποιημένες γραμμές συναρμολόγησης και εξοπλισμό αυτόματης οπτικής επιθεώρησης (AOI) στη βιομηχανία ημιαγωγών. Η ανάδραση κλειστού βρόχου του ενσωματωμένου κινητήρα του αποτρέπει την απώλεια βημάτων που προκαλείται από τις διακυμάνσεις του φορτίου.

integrated motor

--Ιατρικός εξοπλισμός: Εφαρμόζεται στην παροχή υγρών ιατρικών αντλιών, τοποθέτηση κρεβατιού σαρωτών CT/απεικόνισης μαγνητικού συντονισμού και έλεγχο κίνησης διαγνωστικού εξοπλισμού ακριβείας, πληρώντας τις αυστηρές απαιτήσεις για ακρίβεια και αξιοπιστία στον ιατρικό τομέα.

-- Αυτοματισμός συσκευασίας και Logistics: Χρησιμοποιείται ως μονάδα μετάδοσης κίνησης σε μηχανές ετικετοποίησης, μεταφορείς διαλογής και AGV αποθήκης. Ο ολοκληρωμένος σχεδιασμός του εξοικονομεί χώρο εξοπλισμού και προσαρμόζεται στη συμπαγή διάταξη των αποθηκών logistics.

--Αεροδιαστημικός εξοπλισμός και εξοπλισμός ημιαγωγών: Αναλαμβάνει εργασίες ελέγχου μετατόπισης υψηλής ακρίβειας-σε εξοπλισμό μικρο-κατεργασίας εξαρτημάτων αεροδιαστημικής και εξοπλισμό επεξεργασίας πλακιδίων ημιαγωγών. Το σύστημα κλειστού βρόχου του ενσωματωμένου κινητήρα εξασφαλίζει σταθερή λειτουργία κάτω από πολύπλοκες συνθήκες εργασίας.
